滤水器构造图

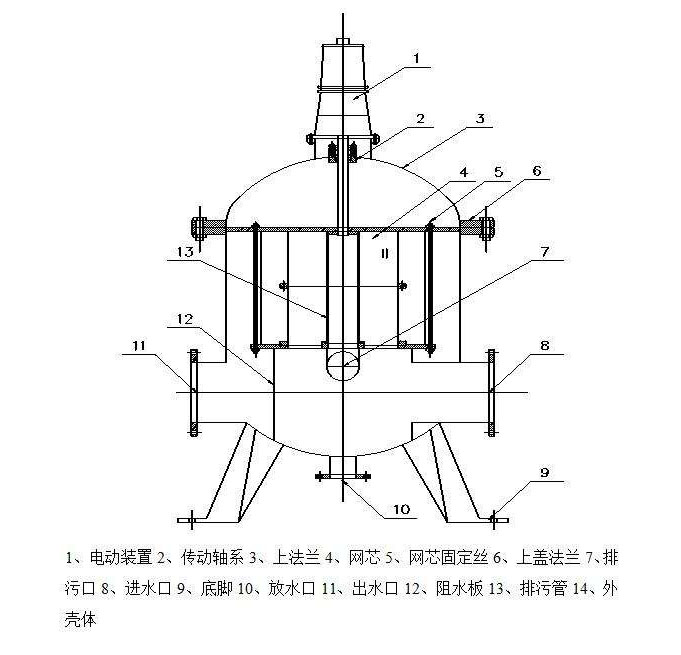

滤水器产品一般由壳体、滤芯部分、进水口部分、出水口部分、排污口部分等五大部分组成，自清洗式滤水器，如全自动滤水器、电动滤水器、工业滤水器、全自动过滤器等，加装了电动减速机部分、电气控制部分，可实现自动清洗、自动排污（定时排污和压差排污）、故障报警等功能。滤水器构造图如下图所示。
工作时，取自自然的江、河、湖、海的水由滤水器上腔进水口进入，水中的塑料泡沫、树枝、水草以及直径大于隔板栏污栅孔径的颗粒留在滤水器上腔，并由上排污阀排出。较为清洁的水经导流管流至下腔，水到下腔后，一些沙粒可沉到底板沉沙室内，沙粒可由冲排泥沙出口排出。下腔的水从下隔板的孔流入V形楔式不锈钢过滤网管，过滤后的清洁水从滤水器中间的出水口流出。
全自动滤水器在线工作时，压力损失很小，漂浮物从上端排污口定时排出；当滤网表面积聚杂物时，滤水器进、出水口会产生压差，当差压值达到自反冲设定值时，差压开关动作，电动减速装置1和上排电动污阀，下排污电动阀先后得电，排污阀与大气相通，经过过滤的水，在差压作用下对滤网反冲，将附着在滤网上的污物冲出，并由下腔排污阀将污物排出。排污时，上、下两排污阀不能同时进行，下排污电动阀可优先动作。
由于滤水器的特殊结构，滤水器有如下优点：排污效果好，不易堵塞，不影响滤水器的正常工作；运行水阻小，过滤的流量大精度高；过滤面积大，压力损失小；过滤清洁度可调等。
