电动滤水器内部流向

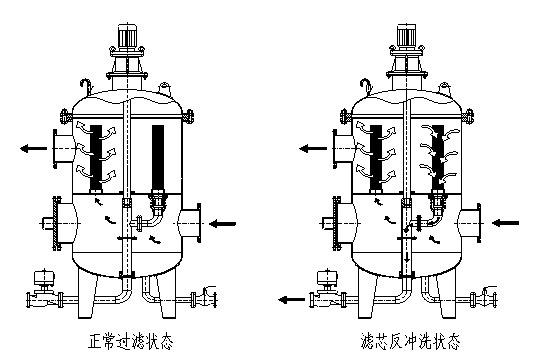

如下图示，两个图为电动滤水器两种工作状态下的内部流向示意图，左图为电动滤水器正常过滤状态下内部水流流向示意图，右图为反冲洗状态下的内部水流流向示意图，右面下方为进水口，需要过滤的水从此进入，左面上方为出水口，进水从此出口输送到下行机组，左方最下面为排污口，进、出水口之间有一拦污栅板3，拦污栅板上开有数个Φ20--50mm的通孔（此孔起栏污栅作用，孔径可据水电站所在流域的水质情况定）。现结合工作原理进行加以说明。
正常过滤状态：排污口阀门关闭。取自自然的江水、河水由滤水器上腔进水口进入，水中的塑料泡沫、树枝、水草以及直径大于隔板栏污栅孔径的颗粒留在滤水器上腔，并由上排污阀排出。较为清洁的水经导流管流至下腔，水到下腔后，一些沙粒可沉到底板沉沙室内，沙粒可由冲排泥沙出口排出。下腔的水从下隔板的孔流入V形楔式不锈钢过滤网管，过滤后的清洁水从滤水器中间的出水口流出。
反冲洗状态：当滤网表面积聚杂物时，滤水器进、出水口会产生压差，当差压值达到自反冲设定值时，差压开关动作，电动减速装置和电动排污阀先后得电，排污阀打开，与大气相通，经过过滤的水，在差压作用下对滤网反冲，将附着在滤网上的污物冲出，并由下腔排污阀将污物排出。
