全自动反冲洗式滤水器
一、全自动反冲洗式滤水器用途 ：
全自动反冲洗式滤水器是针对工厂需要干净水质而产生的的一种过滤水的装置的产品，是反冲洗式工业滤水器的一种。一般安装在水电站、电厂、化工、印染、造纸、食品厂、医药、电子、工业农业等各种行业的供用水管道上，滤水器主要适用于Dg500mm以下的管道，从而可代替二次滤网，节约开支。全自动反冲洗式滤水器改变了传统滤水器产品的过滤流量小、易堵塞、需定期拆卸清洗及无法实时监控等缺点，对水源自动检测杂质，一旦发现，全自动反冲洗式滤水器自动对水源进行过滤，自动排污清洗，清洗排污时系统不间断供水，实现全自动化过程。全自动反冲洗式过滤器广泛应用于循环或非循环冷却水系统、热交换系统、中央空调系统、集中供暖系统、热水过滤系统等，分别用来保护冷却设备、热交换设备、空调、锅炉等。
二、全自动反冲洗式滤水器的优点：
1、安装经济方便：全自动反冲洗式滤水器结构紧凑，占有空间位置小，安装布置灵活方便，有标准结构供用户选用，也可按用户的现场布置条件进行专门设计。可立式、卧式、倒置任意位置任意安装。
2、排污效果好：该产品设计采用固定分格网芯、分区局部强化反冲洗和步进旋转排污斗的新型结构。
3、运行水阻小，过滤流量大，过滤精度高。全自动反冲洗式滤水器过滤精度可达到0.1mm。
4、清洗方便可靠：多种清洗控制方式可供选择，有手动、压差、时间、PLC编程控制等。
5、不间断供水：清洗用水量少，不超过全自动滤水器出水量的6%，冲洗时间为2-5min，整个系统不间断供水。
6、过滤面积大：标准滤网有效过滤面积是入口水流面积的5-40倍。
7、使用寿命长：工作寿命正常可达到15年以上，不需要更换，若是需要可更换滤网。
8. 使用不锈钢钢刷清洗，拆卸安装维护简单易操作。
三、全自动反冲洗式滤水器结构：
全自动滤水器是由 ①转动抽 ②定位杆 ③支架壳体 ④网芯 ⑤进水口 ⑥出水口 ⑦排污口等组成。一般水质为淡水型的，滤网和内部主要部件为不锈钢材质。海水等强酸碱型的建议接触介质的部件采用特殊不锈钢材质。
四、全自动反冲洗式滤水器工作原理：
全自动反冲洗式滤水器是一种利用滤网直接拦截河水或湖水或海水中的杂质（漂浮物、颗粒物、菌藻、泥沙、鱼虾等水生物），利用该类产品降低浊度，净化水质，减小滤水器及其它相关设备腐蚀的可能性，保护系统其它设备正常运行，从而提高机器的经济实用性和产能的辅机设备。
全自动滤水器接入管道系统后，水就会从进水口进入滤水器，过滤后的水从出水口流出，当水中杂质通过网芯时，由于体积大于网芯孔，而衩截留在网芯上，当聚积到一定数量时，即造成进水口和出水口有一定压差。这时可转动网芯进行轮次自动反冲洗，使水流垂直冲刷滤网内的污物，排污迅速彻底；因网芯结构独特，避免了相邻正向水流的干扰，杂质将会全部从排污口自行排出。如此循环往复。
全自动滤水器可替代二次滤网的小型滤水器，可任意选定精度，且体积小，造价低，一般情况下，不须增加动力源，只需采用手动，手柄按产品上所标的定点位置依次转动，滤水器内部的几个过滤室可逐一清洗，从而达到自动反冲过滤水中杂质的目的。电控系统操作模式分为自动控制模式、手动控制模式和电动控制模式三种。
五、 全自动反冲洗式滤水器技术参数：
1、工作介质：河水、湖水、海水
2、工作电源：380VAC 50Hz
3、工作压力：0.15-6.4Mpa
4、工作方式：自动、手动任意切换
5、过滤精度：0.01-8mm
6、设计压力：0.6Mpa；1.0Mpa；2.5Mpa；
7、压力损失：0.01-0.10Mpa
8、驱动转数：1-3r/min
9、过滤网眼孔：1.5-6mm
10、自动反冲洗时间：5min或视情况而定
11、反冲流量：小于总流量的20% ，一般4-2350 m³/h
12、反冲洗周期：1-72h，默认6h
13、反冲洗用水量：低于过滤水流量的5％
14、反冲洗所需压力：≥0.2MPa
15、有效过滤面积㎡：进水口通流面积的3-5倍
16、一格冲洗时间：2-5min
17、差压设定范围：0.02-0.1Mpa
18、定时设定范围：0-240小时或更长时间。
19、浊水悬浮物含量：一般应小于500mg/L(含量高则反冲洗周期短)
20、过滤水悬浮物含量：与过滤精度大小，浊水悬浮物颗粒有关
21、滤水器及排污阀法兰标准:HG/20592-2009
22、排污时间：5-60s
23、使用温度：≤ 95°C
六、 全自动反冲洗式滤水器安装及注意事项：
1.全自动滤水器可卧式安装在凝汽器进口，也可安装在循环泵出口，其效果相同。
2.滤网进口直管段长度应大于循环水管道直径。
3.安装时不可倾斜，连接要牢固。
4.滤网与凝汽器循环水管进口间距保持100mm以上，并在滤网与凝汽器之间加装补偿节，便于检修装拆和补偿之用。
5.安装后，须清除滤网前循环水管中的一切杂物，投运前，并作运行试验。
七、全自动反冲洗式滤水器用户定货须知 ：
1.需方提供安装方案、接管通径。
2.循环水流量设计值。
3.循环水中杂质含量居多的是何种杂质。
4.是否需要电控电动装置。

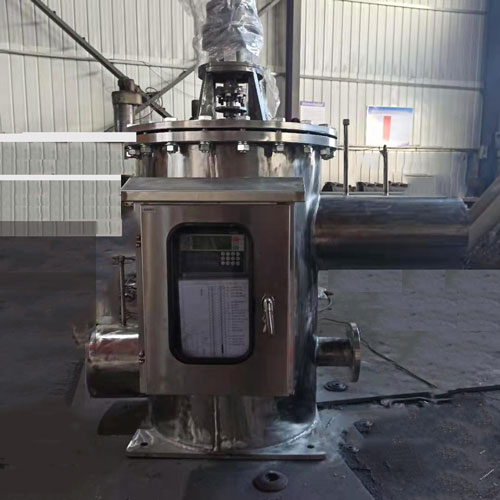

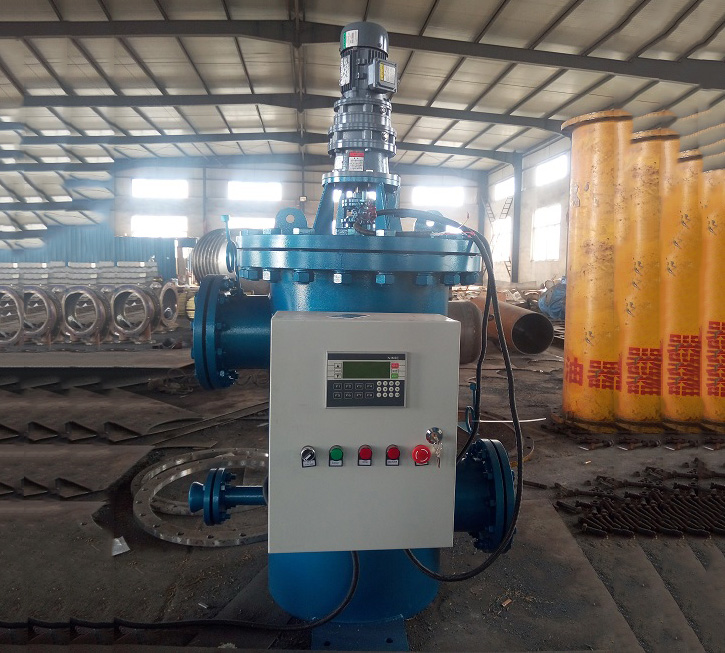

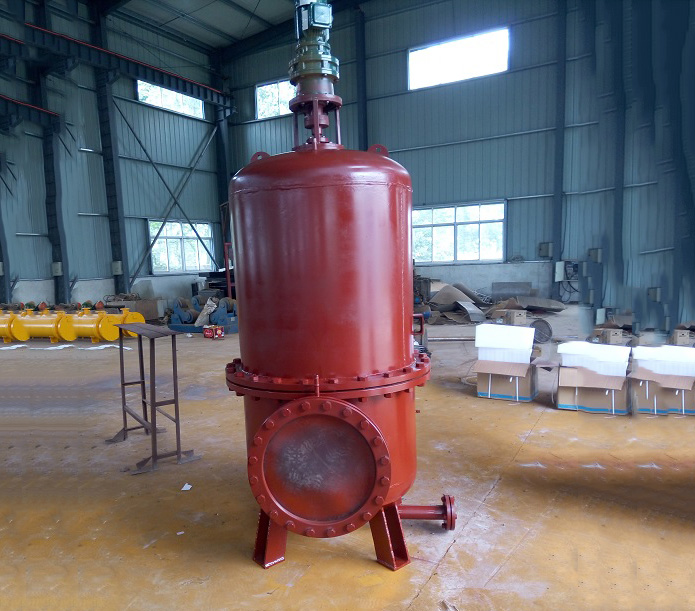

八、产品图：
