一、 ZLSG系列全自动滤水器概述：
ZLSG系列全自动滤水器，全名叫ZLSG系列全自动反冲洗滤水器，是借鉴德国、以色列等国同类产品技术，结合我国水电站实际情况优化精制而成，其独特二级排污、上腔进水技术的采用，能彻底解决传统滤水器因塑料泡沫、树枝、水草等漂浮物而产生卡塞，糊网问题；以及下端进水方式易将泥沙冲进滤网内腔，至使过滤效果下降、糊网频繁、连续正常工作时间缩短的问题。在电气控制方式上摒除常规逻辑控制，采用PLC可编程控制方式，实现全自动滤水器在线过滤、自动清洗、分级排污的功能。
全自动反冲洗自清洗滤水器能持续地将江水、河水过滤成适合水电站设备使用的清洁水，以确保水电设备长时间安全可靠的运行。它无论在设计制造技术上还是在实际应用性能上，都非常不错，性价比很高的一项产品。
二、 ZLSG系列全自动滤水器特点 ：
1.过滤面积大，压力损失小。
2.过滤清洁度可根据用户要求制作，从0.01毫米到6毫米。
3.自动排污可采用差压控制，定时控制，上、下两级排污不同时进行。
4.排污时，排水量较小，不影响滤水器的正常工作。
5.滤网采用不锈钢楔形结构，过滤孔为“V”形，使直径与滤网孔径接近的颗粒容易通过，过流能力强，不易卡塞，压力损失小，长期工作不糊网。
6.过滤元件为数个圆筒滤网沿园周密布，圆筒四周过滤，与目前电站使用的内外双层滤网结构过滤器比较，过滤面积大，效率高，过滤器体积可以做得较小，便于安装，便于维修。
7.全自动过滤器采用二级过滤、排污机构。过滤器的内置栏污栅能将较大的污物如树枝、泡沫、水草栏住，并由上端排污阀排出。其余的小颗粒物由下端排污阀反冲排出。此外，可根据用户的要求增设双刃强力剪刀，将较大的污物剪碎，由上端排污阀排出。
8.维修清洗时，无需专用起吊设备，只需将滤水器上端螺钉松开便可人力将减速机构抬下，将滤网抬出清洗，维护方便
9.实现反冲的减速机构采用德国传动设备有限公司产品，卧式安装，结构紧凑，输出力矩大，电机防护等级高，使用寿命长。
10.两个排污阀采用进口电动阀门。
11.电气控制采用ＰＬＣ编程远程控制。
三、ZLSG系列全自动滤水器工作原理：
ZLSG系列全自动滤水器是由滤水器本体、自清洗机构、二级排污系统以及PLC控制箱组成。全自动滤水器进、出水口之间有一拦污栅板3，拦污栅板上开有数个Φ20--50mm的通孔（此孔起栏污栅作用，孔径可据水电站所在流域的水质情况定），全自动滤水器的过滤精度从6毫米到0.01毫米，可按不同用户要求设计制造。
工作时，取自自然的江水、河水由滤水器上腔进水口进入，水中的塑料泡沫、树枝、水草以及直径大于隔板栏污栅孔径的颗粒留在滤水器上腔，并由上排污阀排出。较为清洁的水经导流管流至下腔，水到下腔后，一些沙粒可沉到底板沉沙室内，沙粒可由冲排泥沙出口排出。下腔的水从下隔板的孔流入V形楔式不锈钢过滤网管，过滤后的清洁水从滤水器中间的出水口流出。
全自动滤水器在线工作时，压力损失很小，漂浮物从上端排污口定时排出；当滤网表面积聚杂物时，滤水器进、出水口会产生压差，当差压值达到自反冲设定值时，差压开关动作，电动减速装置1和上排电动污阀，下排污电动阀先后得电，排污阀与大气相通，经过过滤的水，在差压作用下对滤网反冲，将附着在滤网上的污物冲出，并由下腔排污阀将污物排出。排污时，上、下两排污阀不能同时进行，下排污电动阀可优先动作。
接口管径DN100以下小口全自动滤水器采用单过滤结构，取消了上排污功能，其它部件工作原理与双排污结构原理相同。
全自动滤水器的控制是通过PLC控制箱实现，它具有以下功能：
1.定时清污：用户可按运行情况，在0-72（默认6小时）小时内任意设置定时清污时间，当达到设定时，电动装置启动，排污阀开启，滤水器便清污、排污。反冲洗周期与浊水悬浮物含量和过滤精度有关，含量高、间隙小则周期短，反之则长。
2.差压清污：用户可按自己的要求，整定差压清污的差压值，当滤水器进、出水口的差压值高出设定值时，滤水器实现清污、排污工况。
3.现地手动清污：控制箱上有手动清污按钮，按下时全自动滤水器便实现手动清污、排污工况。
4.自检功能：控制箱还有差压过高报警，电机故障报警、排污阀故障报警功能。
四、ZLSG系列全自动滤水器技术参数：
1、工作介质：河水、湖水、海水
2、工作电源：380VAC 50Hz
3、工作压力：0.15-6.4Mpa
4、工作方式：自动、手动任意切换
5、过滤精度：0.01-8mm
6、设计压力：0.6Mpa；1.0Mpa；2.5Mpa；
7、压力损失：0.01-0.10Mpa
8、驱动转数：1-3r/min
9、过滤网眼孔：1.5-6mm
10、自动反冲洗时间：5min或视情况而定
11、反冲流量：小于总流量的20%
12、反冲洗周期：1-72h，默认6h
13、反冲洗用水量：低于过滤水流量的5％
14、反冲洗所需压力：≥0.2MPa
15、有效过滤面积㎡：进水口通流面积的3-5倍
16、一格冲洗时间：2-5min
17、差压设定范围：0.02-0.1Mpa
18、定时设定范围：0-240小时或更长时间。
19、浊水悬浮物含量：一般应小于500mg/L(含量高则反冲洗周期短)
20、过滤水悬浮物含量：与过滤精度大小，浊水悬浮物颗粒有关
21、滤水器及排污阀法兰标准:HG/20592-2009
ZLSG系列全自动滤水器参数表
|
型号/规格 |
设计流量m³/h |
进出口口径mm |
排污管口径mm |
减速机功率kw/型号 |
减速机输出转速rpm |
过滤精度 |
|
ZLSG-50G |
21 |
50 |
40 |
0.37/NMRV |
14 |
0.1-6mm |
|
0.25/BLED-9085A |
2 |
|
ZLSG-65G |
36 |
65 |
50 |
0.37/NMRV |
14 |
|
0.25/BLED-9085A |
2 |
|
ZLSG-80G |
65 |
80 |
50 |
0.37/XLED-32 |
2 |
|
ZLSG-100G |
85 |
100 |
50 |
0.37/XLED-32 |
2 |
|
ZLSG-125G |
113 |
125 |
65 |
0.37/XLED-32 |
2 |
|
ZLSG-150G |
191 |
150 |
65 |
0.37/XLED-32 |
2 |
|
ZLSG-200G |
320 |
200 |
80 |
0.37/XLED-32 |
2 |
|
ZLSG-250G |
530 |
250 |
80 |
0.55/XLED-42 |
2 |
|
ZLSG-300G |
763 |
300 |
80 |
0.55/XLED-42 |
2 |
|
ZLSG-350G |
1200 |
350 |
100 |
0.75/XLED-53 |
1.5 |
|
ZLSG-400G |
1300 |
400 |
100 |
0.75/XLED-53 |
1.5 |
|
ZLSG-450G |
1500 |
450 |
125 |
0.75/XLED-63 |
1.0 |
|
ZLSG-500G |
2120 |
500 |
125 |
0.75/XLED-63 |
1.0 |
|
ZLSG-600G |
3055 |
600 |
150 |
1.1/XLED-63 |
1.0 |
|
ZLSG-700G |
3890 |
700 |
150 |
1.1/XLED-63 |
1.0 |

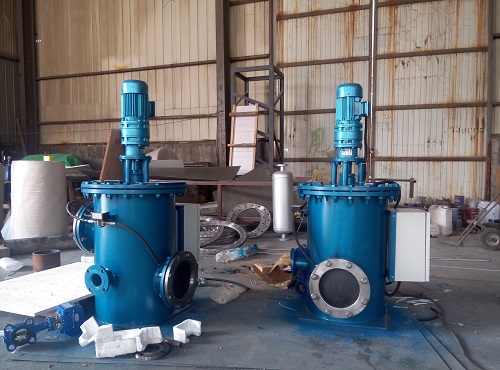

五、以下为产品图：
