电动滤水器图解

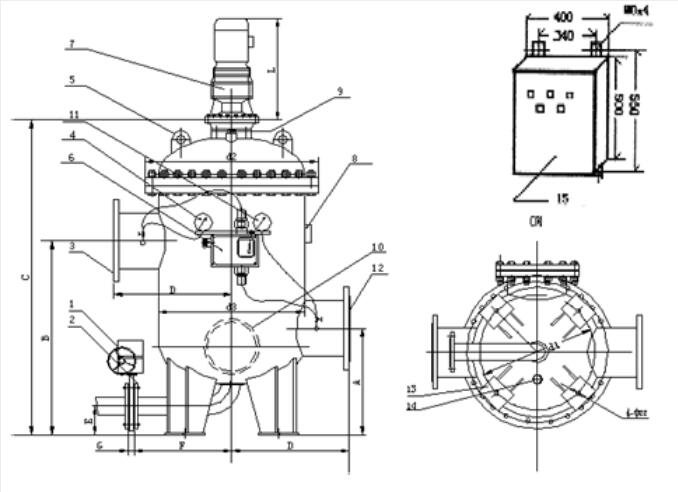

全自动滤水器（自动滤水器）、电动滤水器、全自动过滤器、工业滤水器、水电站滤水器等产品是使用范围较广的几款产品，接下来我们详细讲解一下电动滤水器。如下图所示，这是电动滤水器一型号的外型和安装尺寸图。
1-电动排污阀 2-排污管法兰 3-出水口法兰 4-出水口压力表和管路 5-滤水器吊耳 6-差压控制器 7-电动减速机 8-铭牌
9-排气螺钉 10-滤水器检修口 11-进水口压力表和管路 12-进水口法兰 13-滤水器安装支座 14.排污孔 15-电气控制箱
注：DN100 --DN500都适用上述外型，进出水口需改变。
当水源进入电动滤水器内，水中杂质通过内部滤芯，被截留在滤网上，而净水从出水口流出进入到下行机组。当网芯上杂质积攒到一定数时，进出水口压力表检测出压力超过设定值，此时电气控制箱开始输送信号进行排污。如此反复。电动滤水器改变了传统过滤器的内部结构和控制方式，大大提高了性能，增强了操作的方便性。
