力能电力关于网式过滤器的试验
试验用网式过滤器是由本公司和其它设备公司生产的，试验分别对直管网式过滤器和弯管网式过滤器进行了研究，试验装置如下图1所示。

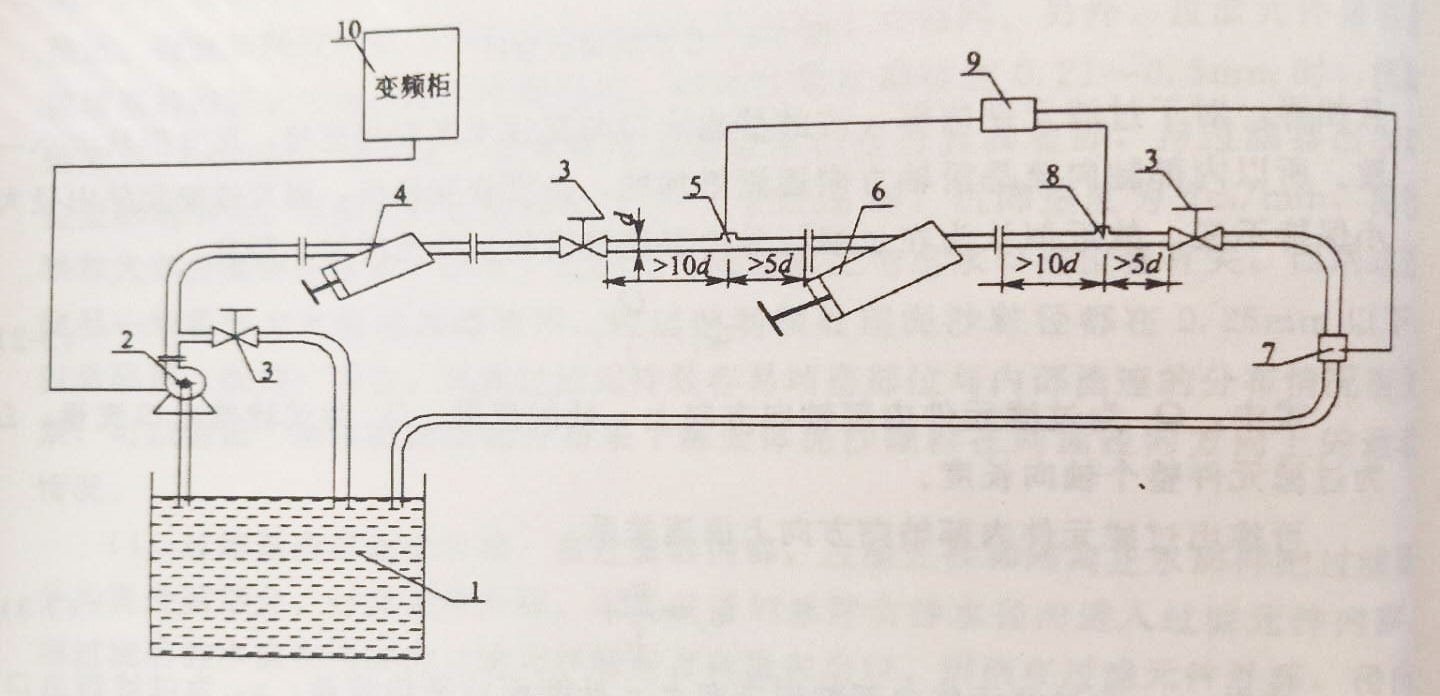

图1 试验装置示意图
1-蓄水池；2-水泵；3-闸阀；4-水源清洁过滤器；5-进口测压孔；6-试验用过滤器；7-电磁流量计；8-出口测压孔；9-数显仪；10-变频装置
其中变频装置能够保证连续稳定地提供压力水源，并能根据需要调节不同的流量档次，保证在管路中水流保持恒定流状态。为了消除水流脉动的影响，测压力孔位置距上游干扰源不得小于10倍管内径，距下游干扰源不得小于5倍管内径。蓄水池容积21m³，并配有搅拌机构，能够保证含沙水试验中，泥沙浓度基本保持恒定。
本次试验中，经测定含沙水的浓度为4g/L，泥沙中值粒径为0.051mm。在清水试验中，上游安装一过滤元件网孔尺寸小于试验用过滤器网孔尺寸的网式过滤器，以保证被测试的过滤器的过滤元件未被堵塞，从而保证过滤面积不变。在含沙水试验中，拆除上游过滤器,以便进行模拟堵塞试验。
